（1）晶體三極管的命名規格

晶體三極管的命名規格各個國家都不相同，在識別時應根據規定進行識別。常見的晶體三極管有國產晶體三極管、日本產晶體三極管、美國產晶體三極管等。

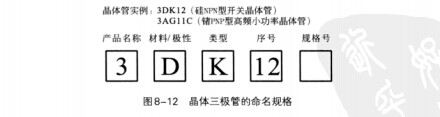

我國對晶體三極管的命名規格見圖8-12。

①產品名稱：用數字"3"表示，表示有效極性引腳；

②材料/極性：用字母表示，表示晶體三極管的材料和極性；

③類型：用字母數字表示，表示晶體三極管的類型；

④序號：用數字表示，表示同類產品中不同品種，以區分產品的外形尺寸和性能指標等，有時會被省略；

⑤規格號：表示晶體三極管生產的規格型號，有時會被省略。

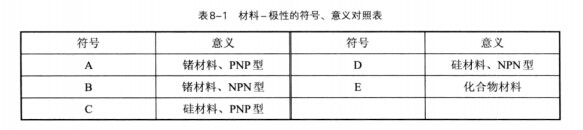

材料-極性的符號、意義對照表見表8-1所列。

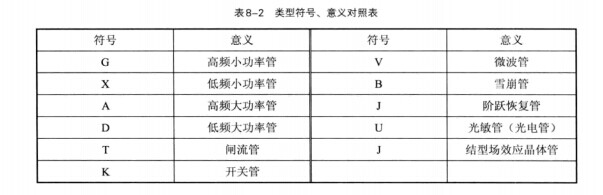

類型符號的意義對照表見表8-2所列。

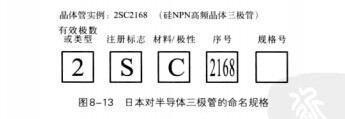

日本生產的晶體三極管命名見如圖8-13。

日本生產的晶體三極管的命名規格由7個部分構成，通常只會用到前5個部分。

①有效極數或類型：用數字表示，表示有效極性引腳；

②注冊標志：日本電子工業協會JEIA注冊標志，用字母表示，S表示已在日本電子工業協會JEIA注冊登記的半導體器件；

③材料/極性：用字母表示，表示晶體三極管使用材料極性和類型；

④序號：用數字表示在日本電子工業協會JEIA登記的順序號，兩位以上的整數從"11"開始，表示在日本電子工業協會JEIA登記的順序號；不同公司的性能相同的器件可以使用同一順序號；數字越大，越是近期產品；

⑤規格號：用字母表示同一型號的改進型產品標志。A、B、C、D、E、F表示這一器件是原型號產品的改進產品。

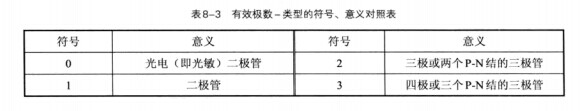

有效極數-類型的符號、意義對照表見表8-3所列。

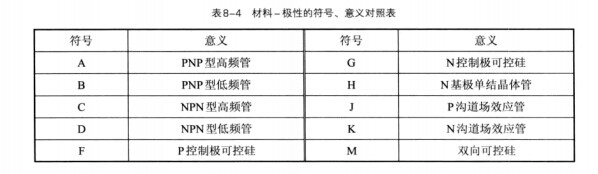

材料-極性的符號、意義對照表見表8-4所列。

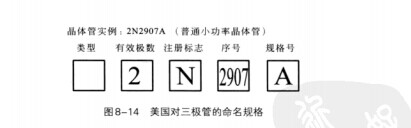

美國生產的晶體三極管的命名規格見圖8-14。

①類型：表示器件的用途類型；

②有效極數：用數字表示，表示有效P-N結極數（2即表示三極管）；

③注冊標志：美國電子工業協會（EIA）注冊標志。N表示該器件已在美國電子工業協會（EIA）注冊登記；

④序號：用多位數字表示，美國電子工業協會登記順序號；

⑤規格號：用字母表示同一型號的改進型產品標志。A、B、C、D、E等同一型號器件的不同擋別用字母表示。

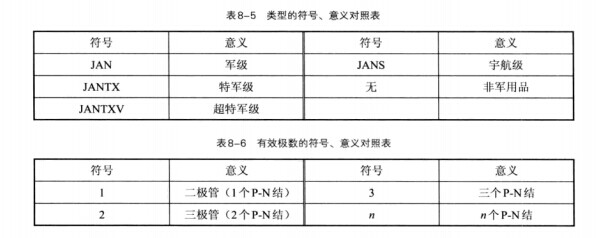

類型的符號、意義對照表如表8-5所列。

有效極數的符號、意義對照表如表8-6所示。

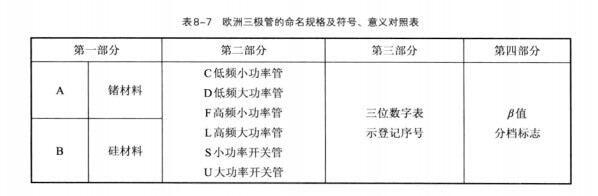

對于歐洲生產的三極管，命名規格見表8-7所列。

（2）晶體三極管的標注方法

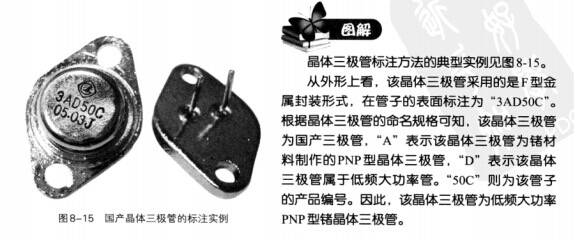

晶體三極管主要采用直接標注的方法。
