穩壓二極管工作原理

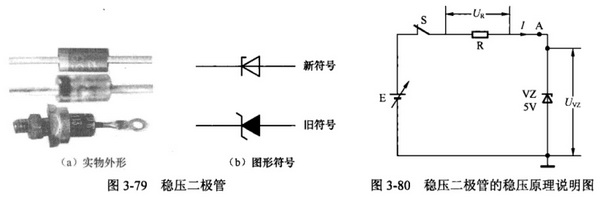

      在電路中，穩壓二極管可以穩定電壓。要讓穩壓二極管起穩壓作用，須將它反接在電路中（即穩壓二極管的負極接電路中的高電位處，正極接低電位處），穩壓二極管在電路中正接時的性質與普通二極管相同。下面圖3-80所示的電路來說明穩壓二極管的穩壓原理。



      圖3-80所示穩壓二極管VZ的穩壓值為5V，若電源電壓低于5V，當閉合開關S時，VZ反向不能導通，無電流流過電阻器R，Ur=IR=0，電源電壓在經R時，R上沒有電壓降，故A點電壓與電源電壓相等，VZ兩端的電壓Uvz會在隨之變化。也就是說，當加到穩壓二極管兩端電壓低于它的穩壓值時，穩壓二極管處于截止狀態，無穩壓功能。

      穩壓二極管的穩壓原理可概括為：當外加電壓低于穩壓二極管穩壓值時，穩壓二極管不能導通，無穩壓功能；當外加電壓高于穩壓二極管穩壓值時，穩壓二極管反向擊穿導通，兩端電壓保持不變，其大小等于穩壓值。（為了保護穩壓二極管并使它有良好的穩壓效果，必須要給穩壓二極管串接限流電阻）。

穩壓二極管的應用

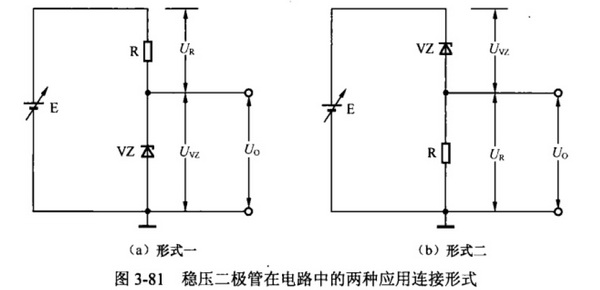

      穩壓二極管在電路通常有兩種應用連接方式，如圖3-81所示。在圖3-81所示電路中，輸出電壓Uo取自穩壓二極管VZ端，故Uo=Uvz，當電源電壓上升時，由于穩壓二極管的穩壓作用，Uvz穩定不變，輸出電壓Uo也不變。也就是說在電源電壓變化情況下，穩壓二極管兩端電壓仍保持不變，該穩定不變的電壓可供給其他電路，使電路能穩定的工作。



      在圖3-81所示電路中，輸出電壓取自限流電阻端R兩端，當電源電壓上升時，穩壓二極管兩端電壓Uvz不變，限流電阻器R兩端電壓上升，故輸出電壓Uo也上升。穩壓二極管按這種接法是不能為電路提供穩定電壓的。
